레이저 빔 로테이터（레이저 미세 가공용）
레이저 미세 가공용 빔 로테이터. 중공 모터에 광학 소자를 조합하여 동축 상에서 빔 직경 가변 가능. 동축 상에서 계측도 가능하여 가공과 계측을 일체화. 전기적으로 위상을 시프트하여 모터 회전 중에도 가공 직경 변경이 가능합니다.
특징
- 동축 상에서 사용 가능한 레이저 미세 가공용 빔 로테이터
- 동축 상에서 계측 가능 — 가공과 계측 일체화
- 중공 모터에 광학 소자를 조합한 다축 동기 제어
- 기계적 조정 기구 없는 심플한 구조로 대구경(Φ40) 고속 회전 가능
- 동기 제어로 임의의 다공 가공 가능

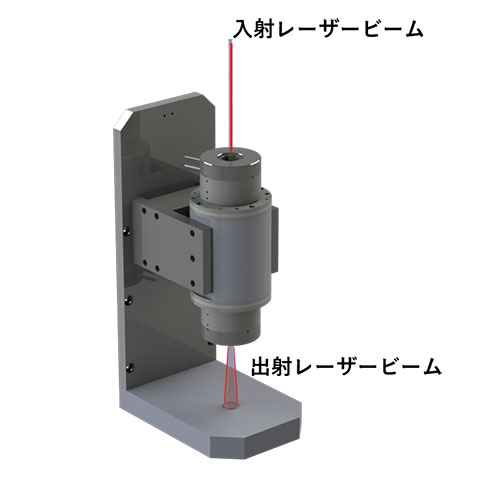

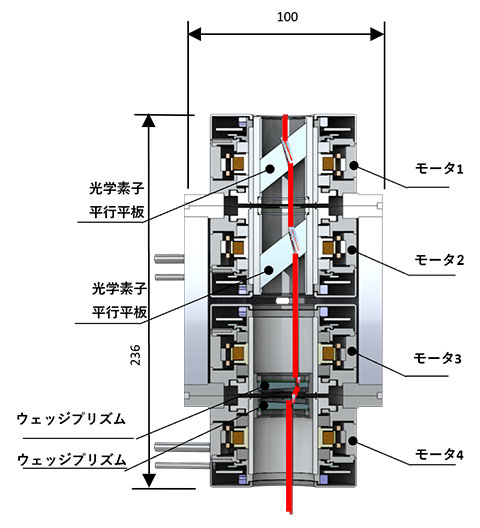

外観・構造
モータ仕様
| 項目 | 単位 | 仕様 |
|---|---|---|
| モータ方式 | — | 3相ACサーボモータ |
| 軸受 | — | ボールベアリング |
| 中空軸内径 | mm | 25 |
| 最高回転数 | rpm | 12,000 |
| 軸長 | mm | 58.5 |
| 位相制御 | deg | -180～+180 |
| 位相分解能 | deg | 1 |
光学特性
| 項目 | 単位 | 仕様 |
|---|---|---|
| 入射ビーム径 | mm | 6（1/2） |
| 平行シフト | mm | 6 |
| 傾斜 | deg | 0.2 |
| 焦点距離 | mm | 100 |
| 照射角 | deg | 3 |
| 最大穴径 | mm | 0.2 |
用途
壁面角度の調整が必要な精密加工（垂直穴・テーパ穴）、同一円形の多穴加工、ウォブル動作による溶接・表面処理に対応します。
テーパ穴
垂直穴
逆テーパ穴
機能構成
用途に応じた3つの構成を選択可能です。
Function 1（LBR-040SA）：2つの光学素子によるフォーカス角度調整
Function 2（LBR-040SB）：円形回転によるフォーカス径調整
Function 1+2（LBR-040SAB）：4素子複合による垂直穴・テーパ穴加工
構成バリエーション
| 型式 | 機能 | 説明 |
|---|---|---|
| LBR-040SA | Function 1 | 光学素子の位相制御によるフォーカス角度調整 |
| LBR-040SB | Function 2 | 円形回転によるフォーカス径変更 |
| LBR-040SAB | Function 1+2 | 4素子複合システムによる垂直穴・テーパ穴加工 |
制御システム
専用コントローラによる高精度な同期制御を実現します。

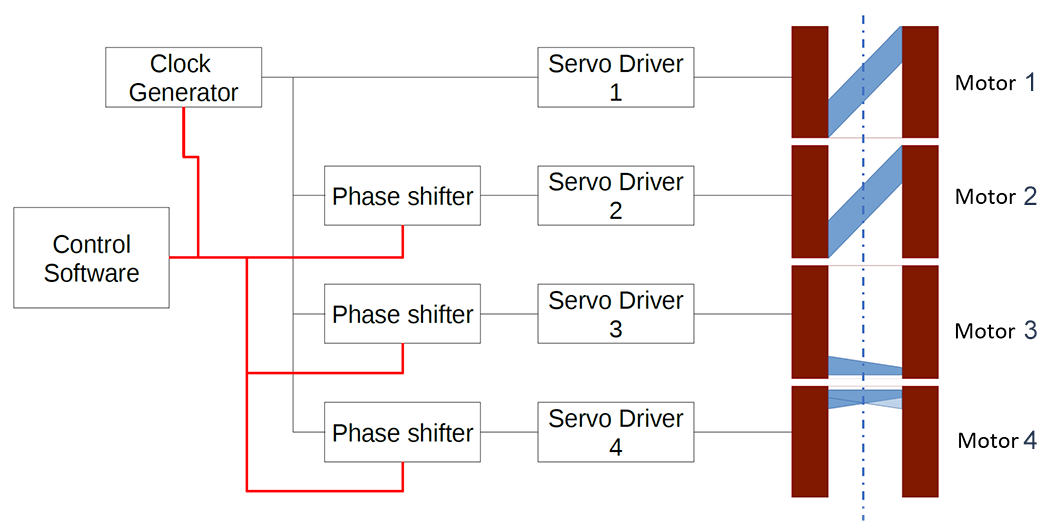

制御システム構成図
カスタマイズ対応
お客様の加工要件に合わせて、以下の仕様をカスタマイズ可能です。
カスタマイズ項目
| 項目 | 内容 |
|---|---|
| レーザー波長 | ご使用のレーザーに合わせた光学設計 |
| 最大レーザー出力 | レーザー出力に応じた光学コーティング |
| 集光レンズ焦点距離 | 加工対象に最適な焦点距離 |
| 最大照射角 | 加工径に応じた照射角設定 |
| 最大回転速度 | 加工タクトに応じた回転速度 |
| 軸受仕様 | エア軸受、ボール軸受等 |
