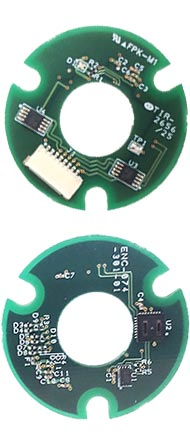

TIR-205
초소형·박형 광학 반사식 앱솔루트 로터리 인코더. 인터폴레이터 기능을 내장하여 앱솔루트 트랙과 인크리멘탈 트랙을 동일 광학 헤드로 검출. 분해능 최대 22bit(0.31arcsec)까지 설정 가능.
특징
- 앱솔루트 로터리 검출
- 최대 22bit 분해능
- 0.31arcsec 정밀도
- BiSS/SSI 선택 가능
電気仕様
| 項目 | 仕様 |
|---|---|
| 定格電圧 | DC 5V ±10% |
| 定格電流 | 75mA typ（無負荷時）/ 140mA typ（100Ω終端時） |
| 検出方式 | 反射型、青色LED |
| インクリメンタルトラック | 256ppr |
| 分解能 | 最小0.31arcsec（最大逓倍時：256×2¹⁴ = 22bit） |
| 最高回転数 | 56,250rpm |
| インターフェース | BiSS Slave or SSI Slave |
| 最大クロック周波数 | BiSS: 20MHz / SSI: 10MHz |
| ステータスLED | 緑（正常）/ 赤（エラー） |
| EEPROM | 設定保存用内蔵 |
使用環境
| 項目 | 仕様 |
|---|---|
| 動作温度 | -10～85℃ |
| 動作湿度 | 10～85%（結露無き事） |
| 使用場所 | 屋内（腐食性ガス・粉塵の無い場所） |

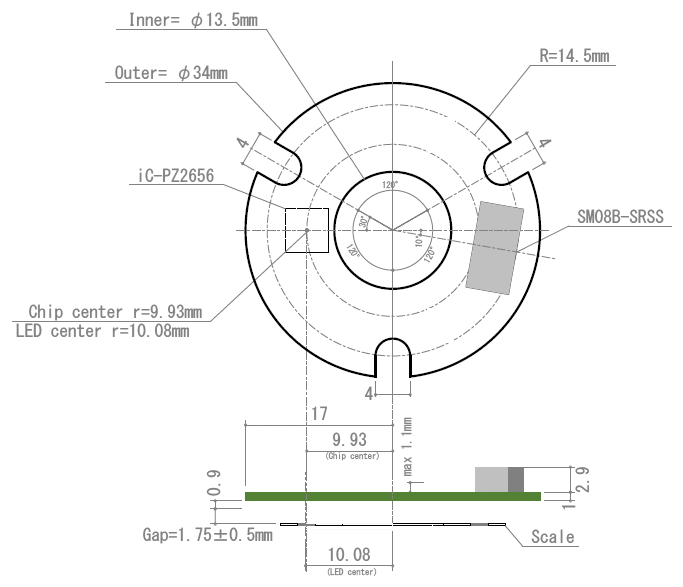

コネクタ ピン配列（JST SM08B-SRSS）
| Pin | 信号 |
|---|---|
| 1 | GND |
| 2 | +5V |
| 3 | MA+ |
| 4 | MA- |
| 5 | SLO+ |
| 6 | SLO- |
| 7 | SLI+ |
| 8 | SLI- |
標準ロータリースケール
| 型番 | パルス数 | 外径 | 内径 | 材質 | 板厚 |
|---|---|---|---|---|---|
| S256R23N | 256ppr | φ23mm | φ15.7mm | ニッケルスチール（低温黒色クロムめっき） | 0.2mm |
