로터리 모터
코어리스 타입 중공 모터로, 부드럽고 초저속부터 고속 회전이 가능합니다. 광학 부품 장착을 위한 플랜지 설계·제작도 가능합니다. 박형용 편평형, 고속 사양 원통형 등 목적에 맞게 선택 가능.
특징
- 편평형·원통형 선택 가능
- 광원·광학 부품 장착 공급 가능
- 고분해능（1각도초 이하）
- PC 제어·LabVIEW 접속 대응

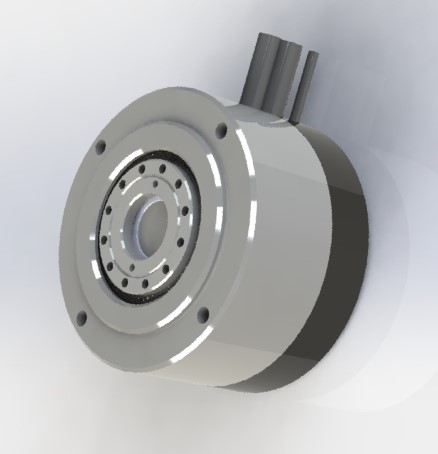

中空モータ（光学部品用回転モータ）
HMC3155（M, H）型（円筒型：高速、中速タイプ）
| 型式 | Max回転数 | トルク定数 | 分解能 |
|---|---|---|---|
| HMC3151M | 8,000rpm | 1.8N·cm/A | — |
| HMC3151H | 14,000rpm | 1.1N·cm/A | — |
| HMC3155MZ01 | 8,000rpm | 1.8N·cm/A | 1ppr |
| HMC3155HZ01 | 14,000rpm | 1.1N·cm/A | 1ppr |
| HMC3155ME06 | 8,000rpm | 1.8N·cm/A | 2,400～1,296,000ppr |
| HMC3155HE06 | 14,000rpm | 1.1N·cm/A | ～200,000ppr |
光学素子搭載応用例
レーザ計測機、レーザ加工機（切断、穴あけ、彫刻など）、分光器、測量計（光波測距儀）等に使用されています。

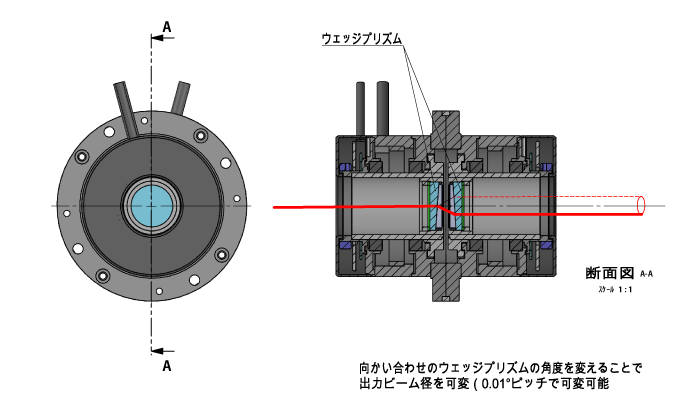

例1. ウェッジプリズム応用例
例2. レーザービームローテータ応用例
例3. 波長板応用例
