TAL-200
TA-200과 동일 사양의 인코더 헤드에 양단 리미트 센서를 탑재하여 충돌을 방지합니다. 소형 박형 광학 센서 헤드(10×33.5×1.5mm)로 극소 공간에 대응. 80μm 피치 스케일용 인코더로, 1~200 체배 선택 가능.

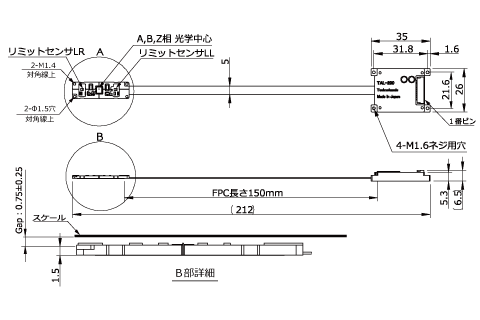

특징
- 양단 리미트 센서 탑재
- 충돌 방지 기능
- 센서 헤드 10×33.5×1.5mm
- TA-200 호환 설계
逓倍数・分解能・最高速度
| 逓倍数 | 分解能(μm) | 最高速度(mm/sec) |
|---|---|---|
| 1 | 80 | 9,600 |
| 4 | 20 | 9,600 |
| 20 | 4 | 9,600 |
| 40 | 2 | 9,600 |
| 200 | 0.4 | 3,200 |
電気仕様
| 項目 | 仕様 |
|---|---|
| 方式 | 光学回折反射方式 |
| 電源 | DC5V ±5%、max 50mA |
| 動作温度 | -10～60℃ |
| 動作湿度 | 90%RH以下（結露無き事） |
| 保管温度 | -20～80℃ |
| 保管湿度 | 90%RH以下（結露無き事） |
| FPCケーブル長 | 60mm / 150mm / 320mm |
コネクタ ピン配列（JST SM10B-GHS-TB 10ピン）
| Pin | 信号 | 機能 |
|---|---|---|
| 1 | GND | グランド |
| 2 | DC5V | 電源 |
| 3 | A+ | A相+ |
| 4 | A- | A相- |
| 5 | B+ | B相+ |
| 6 | B- | B相- |
| 7 | Z+ | Z相+ |
| 8 | Z- | Z相- |
| 9 | LR | 右リミットセンサ |
| 10 | LL | 左リミットセンサ |
標準リニアスケール（80μmピッチ）
リニアスケール型番一覧
| 型番 | ストローク(mm) | 材質 | 板厚(mm) | 全長(mm) | Z相位置(mm) |
|---|---|---|---|---|---|
| S80L15N | 15 | ニッケルスチール | 0.2 | 20 | 10 |
| S80L15G | 15 | ガラス | 1 | 20 | 10 |
| S80L30N | 30 | ニッケルスチール | 0.2 | 35 | 17.5 |
| S80L30G | 30 | ガラス | 1 | 35 | 17.5 |
| S80L55N | 55 | ニッケルスチール | 0.2 | 60 | 30 |
| S80L55G | 55 | ガラス | 1 | 60 | 30 |
| S80L100N | 100 | ニッケルスチール | 0.2 | 105 | 52.5 |
| S80L100G | 100 | ガラス | 1 | 105 | 52.5 |
| S80L170N | 165 | ニッケルスチール | 0.2 | 170 | 85 |
スケール材質特性
| 材質 | 膨張係数(/℃) | 使用温度範囲(℃) | 反射率(%) |
|---|---|---|---|
| ニッケルスチール | 14.4×10⁻⁶ | 20～300 | 62 |
| ガラス | 8.5×10⁻⁶ | 20～350 | 60 |
| PETフィルム | 18×10⁻⁶ | -10～50 | 65 |
