TULAステージ
TULAシリーズを搭載した各種ステージユニット。1軸、2軸、θ軸、中空タイプなど豊富なラインナップで、超小型・高精度な位置決めステージを実現します。
特長
- 1軸・2軸・θ軸ステージ
- クロスローラガイド対応
- 分解能0.1μm選択可能
- 繰返し位置決め精度±3pulse
1軸ステージ
| 型式 | XDT35-04 | XDT50-04 | XDT70-10 | XDT70-15 | XMDT50-05 | XCTW70-255 |
|---|---|---|---|---|---|---|
| ストローク | 4mm | 4mm | 10mm | 15mm | 5mm | 25mm |
| 分解能 | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ |
| 繰返し位置決め精度 | ±3pulse | ±3pulse | ±3pulse | ±3pulse | ±3pulse | ±3pulse |
| 最大推進力 | 40gf | 70gf | 70gf | 60gf | 60gf | 50gf |
| 保持力 | 150gf | 300gf | 300gf | — | — | — |
| 最大速度 | 10mm/s | 10mm/s | 10mm/s | 10mm/s | 10mm/s | 10mm/s |
| 重量 | 8g | 11g | 13g | 14g | 5g | 70g |

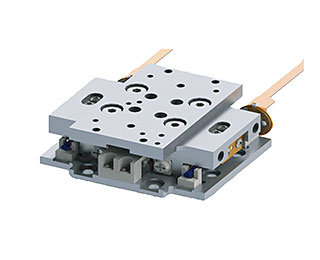

クロスローラーガイド / リニアガイド 1軸ステージ
| 型式 | XCWT70-10 | XCWT70-15 | XLGT70-15 |
|---|---|---|---|
| ストローク | 10mm | 15mm | 15mm |
| 分解能 | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ |
| 繰返し位置決め精度 | ±3pulse | ±3pulse | ±3pulse |
| 最大推進力 | 80gf | 80gf | 70gf |
| 保持力 | 350gf | 350gf | 300gf |
| 最大速度 | 10mm/s | 10mm/s | 10mm/s |
| 重量 | 30g | 40g | 23g |
2軸ステージ
| 型式 | XYDT50-04 | XYDT70-10 | XYDT70-15 |
|---|---|---|---|
| ストローク | 4mm | 10mm | 15mm |
| 分解能 | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ |
| 繰返し位置決め精度 | ±3pulse | ±3pulse | ±3pulse |
| 最大推進力 | 60gf | 60gf | 50gf |
| 保持力 | 250gf | 250gf | 250gf |
| 最大速度 | 10mm/s | 10mm/s | 10mm/s |
| 重量 | 22g | 26g | 28g |

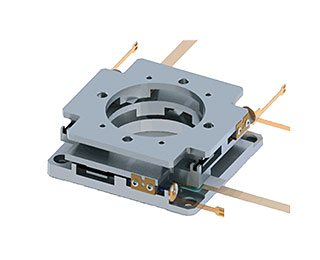

2軸中空ステージ
| 型式 | XYHDT50-04 |
|---|---|
| ストローク | 4mm |
| 分解能 | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ |
| 繰返し位置決め精度 | ±3pulse |
| 最大推進力 | 60gf |
| 保持力 | — |
| 最大速度 | 10mm/s |
| 重量 | 44g |

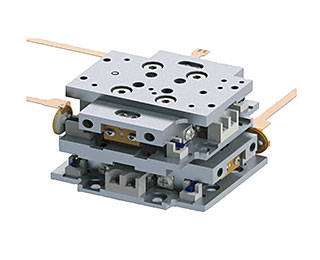

クロスローラーガイド 2軸ステージ
| 型式 | XYCWT70-10 | XYCWT70-15 |
|---|---|---|
| ストローク | 10mm | 15mm |
| 分解能 | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ | オープンまたは 0.1, 0.5, 1.0, 5.0μm ※ |
| 繰返し位置決め精度 | ±3pulse | ±3pulse |
| 最大推進力 | 80gf | 70gf |
| 保持力 | 350gf | 350gf |
| 最大速度 | 10mm/s | 10mm/s |
| 重量 | 60g | 80g |
回転軸ステージ
| 型式 | θDT50 | θDT70 | θMDT50 |
|---|---|---|---|
| 回転角 | 20°/60°/90°/140°/180°/260°/300°/360° ※ | 60°/120°/180°/240°/360° ※ | 360° |
| 中空径 | — | — | φ10.5mm |
| 分解能 | オープンまたは 0.005° | オープンまたは 0.005° | オープンまたは 0.005° |
| 繰返し位置決め精度 | ±3pulse | ±3pulse | ±3pulse |
| トルク | 40g·cm | 50g·cm | 40g·cm |
| 保持力 | 130g·cm | 150g·cm | 150g·cm |
| 重量 | 10g | 19g | 8g |
中空回転ステージ
| 型式 | θHDT70-H10 | θHDT70-H20 | θHDT70-H30 |
|---|---|---|---|
| 回転角 | 360° | 360° | 360° |
| 中空径 | φ22mm | φ31mm | φ31mm |
| 分解能 | オープンまたは 0.005° | オープンまたは 0.005° | オープンまたは 0.005° |
| 繰返し位置決め精度 | ±3pulse | ±3pulse | ±3pulse |
| トルク | 50g·cm | 50g·cm | 50g·cm |
| 保持力 | 150g·cm | 150g·cm | 150g·cm |
| 重量 | 15g | 58g | 70g |
