레이저 가공기용 레이저 변위계

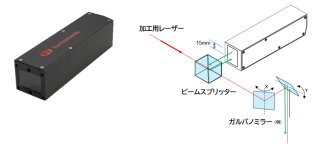

용접기, 가공기, 마커 등의 레이저 축에 동축 장착 가능한 레이저 변위계입니다. 출사 레이저광과 수광축의 축차 15mm를 실현하여 소구경 갈바노 미러에 대응 가능. 컴팩트한 설계로 장치 조립이 용이.
특징
- 동축 조립 대응
- 축차 15mm로 소경 미러 대응
- 계측 거리 300~1000mm
- USB 3.0 인터페이스
仕様
| 仕様 | NAS-1000 | NAS-800 | NAS-600 | NAS-300 |
|---|---|---|---|---|
| 計測距離 | 1000mm | 800mm | 600mm | 300mm |
| Z軸計測レンジ | ±50mm | ±50mm | ±40mm | ±30mm |
| 繰返し精度 ※1 | ±0.1mm | ±0.1mm | ±0.1mm | ±0.1mm |
| スキャン速度 | 100Hz | 100Hz | 100Hz | 100Hz |
| 計測方式 | 三角測量方式 / 光軸オフセット15mm | |||
| 光源 | 緑色半導体レーザー（520nm）/ ビーム径200μm（FWHM） | |||
| レーザークラス | Class 3R | |||
| 機能 | 対象物に合わせた自動ゲイン調整 | |||
| 電源 | 15～24V | |||
| 通信インターフェース | USB3.0 micro B | |||

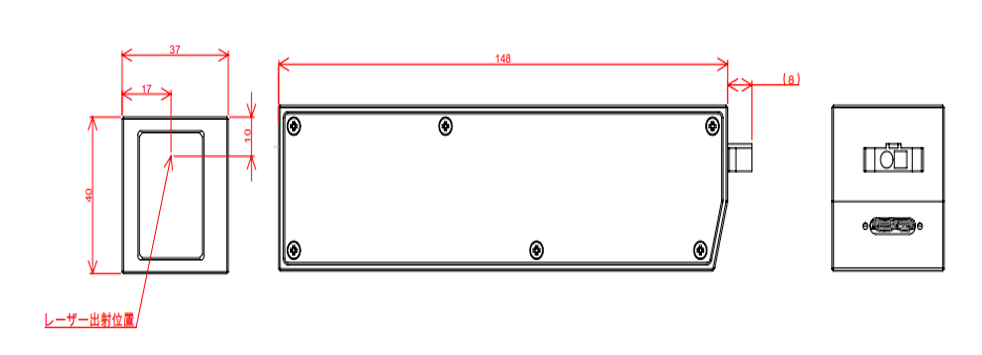

| 外形寸法（W×D×H） | 40×37×148mm | |||
| 重量 | 250g |
