TAI-200

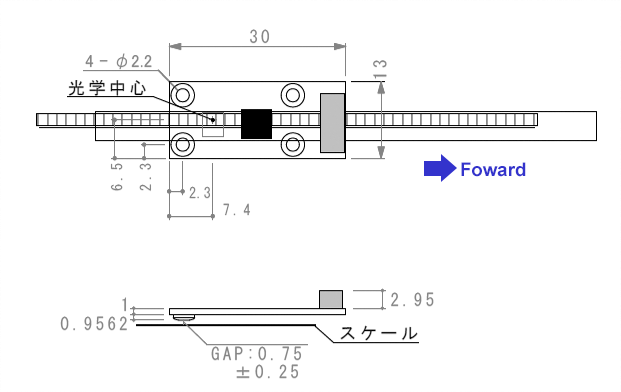

超小型薄型光学反射式编码器，传感器与细分IC一体型线性编码器。实现小型薄型光学传感器头（13×30×4.9mm，含连接器）。细分倍数可任意选择至200倍。
特点
- 传感器·倍频IC一体型
- 最高200倍频可选
- 分辨率0.4μm~80μm
- APC搭载安装简便
電気仕様
| 項目 | 仕様 |
|---|---|
| 方式 | 光学回折反射方式 |
| 逓倍設定 | 1～200 |
| 最高速度 | 5m/s（200倍時）～9.6m/s（1倍時） |
| 分解能 | 0.4μm（200倍時）～80μm（1倍時） |
| 出力信号 | RS-422 差動出力 |
| 電源 | 5V ±10% |
| 無負荷電流 | max 100mA |
| 100Ω終端時 | max 185mA |
使用環境
| 項目 | 仕様 |
|---|---|
| 動作温湿度 | -10～60℃、90%RH以下（結露無き事） |
| 保管温湿度 | -20～80℃、90%RH以下（結露無き事） |
| 使用場所 | 屋内（腐食性ガス・粉塵の無い場所） |
コネクタ ピン配列（JST SM08B-SRSS）
| Pin | 信号 |
|---|---|
| 1 | Z- |
| 2 | Z+ |
| 3 | B- |
| 4 | B+ |
| 5 | A- |
| 6 | A+ |
| 7 | +5V |
| 8 | GND |
